Un acumulador BOP es la unidad hidráulica de energía almacenada que cierra los dispositivos de prevención de explosiones cuando una plataforma no tiene energía, aire comprimido ni bombas en funcionamiento. No es un componente de pozo; es la fuente de alimentación la que hace que el resto de la pila BOP funcione en caso de emergencia, y su capacidad se mide en fluido hidráulico utilizable, no en cuántas botellas caben en el patín.
Esa definición impulsa todo lo siguiente: por qué la precarga de nitrógeno es más importante que el recuento de botellas, por qué una unidad que pasa una verificación de presión estática aún puede cerrarse lentamente y qué especificar, cargar e inspeccionar para que la fuerza de cierre siga presente en la segunda y tercera función de una patada.
Qué debe hacer un acumulador de BOP
Un acumulador BOP de superficie debe entregar suficiente fluido almacenado para operar cada función de emergencia requerida en secuencia y aún mantener la presión por encima de su precarga de nitrógeno, sin ninguna fuente de energía externa.
Por tanto, una unidad de trabajo contiene, como mínimo:
- Botellas cargadas de nitrógeno en un bastidor múltiple, cada una con su propia válvula de aislamiento.
- Un depósito hidráulico dimensionado para cubrir el volumen de descarga de las botellas, más un margen de trabajo.
- Bombas neumáticas, eléctricas o duales con presostatos automáticos.
- Reguladores que reducen la presión de la botella hasta el ariete y el suministro del preventor anular.
- Válvulas de alivio, válvulas de retención y una conexión de carga de nitrógeno dedicada.
- Un panel de control con válvulas de función, además de un panel remoto en el piso de perforación en la mayoría de los equipos.
- Manómetros o transductores, alarmas de baja presión e indicación de nivel de fluido.
Las prácticas de diseño y operación se encuentran bajo dos documentos: API Spec 16D para el sistema de control en sí y API Std 53 para sistemas de equipos de control de pozos en el sitio del pozo. Ambos encierran en un círculo el mismo número, volumen de fluido utilizable con un margen de presión definido, y ambos asumen que la unidad se carga, inspecciona y prueba según un cronograma.
Cómo la energía almacenada se convierte en fuerza de cierre
La energía se almacena como nitrógeno comprimido en lugar de fluido bombeado, razón por la cual la unidad sigue funcionando después de que la plataforma pierde energía.
Cada botella está dividida en dos cámaras. El nitrógeno está precargado por un lado; El fluido hidráulico del depósito se bombea al otro. Debido a que el nitrógeno se comprime y el fluido no, la bomba carga el gas a medida que llena la carcasa. Cuando se abre una válvula de función, el nitrógeno se expande y empuja el fluido hacia el operador del preventor a presión, sin necesidad de bomba, suministro de aire o energía eléctrica.
La precarga es el piso del sistema. El fluido deja de fluir una vez que la presión de la botella cae al valor de precarga de nitrógeno, por lo que todas las acciones útiles ocurren entre la presión de trabajo y la precarga.
El tipo de botella establece cómo se realiza esa separación.
| Tipo | Separación | Fortalezas | Vigilancias |
|---|---|---|---|
| vejiga | La vejiga de goma contiene nitrógeno dentro de una carcasa de acero llena de líquido. | Respuesta rápida, bajo costo por galón, fácil de recargar y recargar. | vejiga can rupture or chafe if precharge is wrong; moderate volume per bottle |
| pistón | Un pistón sellado separa las dos cámaras. | Clasificaciones de presión más altas, amplia tolerancia a la temperatura, ciclo de vida prolongado | El desgaste del sello agrega partículas al fluido; Más pesado, más costoso, necesita servicio de sellado. |
| diafragma | Un diafragma flexible separa las cámaras. | Compacto, sin sello deslizante, comportamiento predecible | Pequeño volumen utilizable por botella; fatiga del diafragma |
La precarga sigue la ley de los gases, al igual que el invierno
En un sistema de 3000 psi, la precarga de nitrógeno suele ser de 1000 psi, verificada con el lado del fluido aislado y drenado. Esa cifra depende de la temperatura: una botella cargada a 1000 psig a 70 °F lee aproximadamente 865 psig a 0 °F, porque la presión del nitrógeno aumenta con la temperatura absoluta. Una unidad que parecía completamente cargada en verano puede quedarse sin líquido utilizable en una reparación en enero, y una cargada con aire comprimido en lugar de nitrógeno seco conlleva un riesgo real de incendio.
Tamaño por volumen utilizable, no por número de botellas
El número que pertenece a una especificación es el volumen de fluido utilizable en un margen de presión definido, nunca el volumen total de la botella o el recuento de botellas.
Para un sistema de 3000 psi con precarga de 1000 psi, la aproximación isotérmica es simple: el volumen utilizable es igual al volumen total de la botella multiplicado por uno menos la precarga (absoluta) dividido por la presión de trabajo (absoluta). En la práctica, la cifra que se debe demostrar es menor, porque el sistema debe permanecer al menos 200 psi por encima de la precarga después de la última función requerida. Ese es el número que produce una prueba de reducción.
| banco de botellas | volumen total | Utilizable para precargar | Utilizable con precarga de 200 psi. | Donde se ve comúnmente |
|---|---|---|---|---|
| 4 × 10 galones | 40 galones | ≈ 26,5 galones | ≈ 24 galones | Pilas de superficie compactas con pocas funciones |
| 4 × 15 galones | 60 galones | ≈ 39,8 galones | ≈ 36 galones | Pilas de superficie con arietes y un anular. |
| 6 × 15 galones | 90 galones | ≈ 59,7 galones | ≈ 54 galones | Pilas más grandes, pozos más profundos, funciones adicionales |
| 4 × 20 galones | 80 galones | ≈ 53 galones | ≈ 48 galones | Pilas de alta presión con arietes de corte |
Se siguen dos consecuencias. Aumentar la precarga para ganar presión adicional en la botella siempre reduce el líquido utilizable. Y agregar funciones, un segundo anillo, una válvula HCR o un estrangulador hidráulico, cambia el requisito, razón por la cual un cambio de pila a menudo obliga a cambiar el tamaño del acumulador en lugar de una botella más.
Precarga, Presiones Reguladas y Tiempo de Cierre
Configure primero la precarga de nitrógeno, porque cualquier otra presión en la unidad está aguas abajo y el tiempo de cierre lo decide la ruta del flujo y no el número de botellas.
| Parámetro | Valor típico | Por qué es importante |
|---|---|---|
| Presión de trabajo de la botella | 3000 psi | Tapa la energía almacenada y establece la clasificación de presión del bastidor. |
| Precarga de nitrógeno | 1000 psi a 70 °F | El piso del sistema; Volumen de desechos demasiado bajo, demasiado alto lo elimina. |
| Suministro de preventor de ariete | 1.500 psi, regulado | Coincide con las calificaciones del operador; La presión adicional agrega desgaste, no fuerza. |
| Suministro de preventor anular | 1.500 psi, regulado | Debe sellar sin sobrecomprimir ni dañar el elemento. |
| Suministro de ariete de corte y HCR | 3000 psi, unregulated branch | El corte necesita la máxima presión disponible |
| hora de cierre | 30 s o menos para arietes, 45 s o menos para arietes de corte | Define cuánto líquido debe demostrar la prueba de extracción. |
La hora de cierre es un problema de flujo. El tamaño de la válvula, el diámetro interior de la manguera, el volumen del operador y la longitud del recorrido desde el panel hasta el preventor son más importantes que una botella extra. Una unidad puede mantener la presión total y aun así cerrarse lentamente si la ruta del flujo está restringida, razón por la cual la prueba de funcionamiento, no el manómetro, es la verdadera prueba.
Comprobaciones diarias, modos de fallo y prueba de reducción
Un recorrido de diez minutos detecta casi todos los problemas del acumulador antes de que se convierta en un evento de control del pozo.
- La presión de la botella y la precarga se leen en comparación con la temperatura ambiente, no en comparación con una lectura de verano.
- Nivel del depósito, color del fluido y cualquier signo de emulsión o arenilla.
- Presión de arranque de la bomba y tiempo de recarga; una recarga lenta indica una bomba desgastada o una válvula de retención con fugas.
- Fugas en los accesorios del colector, válvulas de botella y líneas de suministro del operador.
- Presión del suministro de aire y condición del secador en unidades impulsadas por aire.
- Las válvulas de función regresan completamente a punto muerto, sin pérdida de presión en los manómetros.
- Panel remoto y alarmas de baja presión probadas según el programa del pozo.
La mayoría de las fallas en el campo se remontan a cuatro causas: una vejiga rota o doblada, una fuga lenta de nitrógeno en una válvula o puerto de carga, una válvula de retención de botella con fugas que permite que el fluido migre entre las botellas y fluido hidráulico contaminado que bloquea los filtros y ralentiza todas las funciones. Ninguno de ellos es visible de forma fiable en un manómetro. Por eso existe la prueba de reducción periódica:
- Registre la temperatura ambiente, los valores de precarga y la secuencia de funciones requerida por el programa del pozo.
- Aislar bombas y cualquier suministro de energía externo; observe la presión inicial y el nivel del depósito.
- Opere cada función requerida en secuencia, normalmente todos los arietes cerrados, un anular cerrado y la válvula HCR abierta.
- Registre la presión después de cada paso; el sistema debe permanecer al menos 200 psi por encima de la precarga después de la función final.
- Compare el fluido descargado con el volumen utilizable esperado, recargue la unidad y archive el resultado.
La misma disciplina se aplica cuando se prueba la presión de la chimenea en lugar de su funcionamiento: los sellos, las cavidades y los operadores se prueban bajo presión, y el sistema de control debe mantener su margen en todo momento.

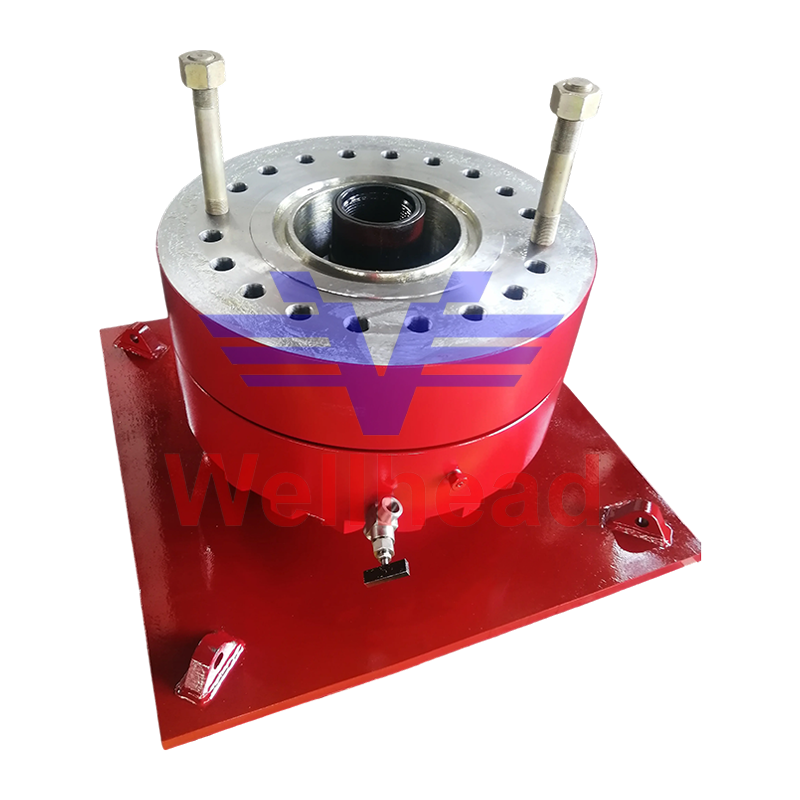

Muñón de prueba BOP para pruebas de pila de prevención de reventones Muñón de prueba BOP para sistemas de prevención de reventones, que proporciona sellado de alta presión y control remoto en pilas sometidas a pruebas de presión con unidades de control compatibles. Ver producto → Donde el acumulador se encuentra con la pila
Especifique la unidad de control y el hardware de la pila juntos, porque los preventores deciden por sí mismos el volumen utilizable que necesita.
Los mayores consumidores de fluido almacenado son el preventor anular, que necesita un gran volumen para sellar alrededor de una variedad de tamaños de tuberías, y los preventores de ariete, que deben cerrarse y trabarse contra la presión del pozo. Una pila de dos arietes con un anillo es un mínimo común; agregar un ariete de corte o un segundo anular cambia el cálculo del volumen utilizable y, por lo tanto, el banco de botellas y el tamaño de la bomba.
Hacer coincidir las clasificaciones de presión, los tamaños de bridas y los volúmenes del operador con el sistema de control en la etapa de especificación evita los problemas habituales de campo: cierre lento, elementos dañados por sobrepresión y paneles que no pueden operar todas las funciones en el plano.
BOP anular para control de pozos de perforación y sellado de emergencia BOP anular para el control de pozos de perforación, que ofrece sellado anular y respuesta rápida; elija con clasificaciones de presión, tamaños de bridas y volúmenes de operador coincidentes. Ver producto →
BOP de doble ariete para sellado de boca de pozo API 16A Double Ram BOP utiliza dos arietes como barrera de sellado; API 6A/NACE MR0175, con volúmenes de presión, brida y operador adaptados a los sistemas de control. Ver producto → Preguntas frecuentes
¿Cuánto fluido utilizable necesita un acumulador BOP?
Suficiente para operar todas las funciones de emergencia requeridas en secuencia y aún así permanecer al menos 200 psi por encima de la precarga de nitrógeno, que es exactamente lo que demuestra una prueba de reducción. El volumen total de la botella no es la respuesta.
¿Qué precarga de nitrógeno debo utilizar?
En un sistema de 3000 psi, 1000 psi a 70 °F es el punto de partida común, ajustado a las temperaturas que la unidad realmente verá. Verifíquelo con el lado del fluido aislado y drenado, y use nitrógeno seco únicamente.
¿Con qué frecuencia se debe probar el acumulador?
Revisiones diarias de presión y fluidos, con pruebas de funcionamiento y reducción a intervalos establecidos por API Std 53, el programa de pozo del operador y la regulación local, no solo después de una falla.
¿Puede una unidad de acumulador servir a dos plataformas?
Generalmente no. El volumen utilizable, los tramos de manguera y la disposición de los paneles se diseñan alrededor de una pila y un diseño de equipo, por lo que una segunda pila generalmente significa un banco de botellas más grande o una unidad separada.
La compra de un acumulador se reduce a tres cosas verificables: una cifra de volumen utilizable probada mediante pruebas, una disciplina de precarga que sobrevive al invierno y preventores que coincidan con las presiones nominales del dibujo. Compradores que piden los tres y confirman El alcance de fabricación detrás de las marcas API 16A y API 16C. Rara vez se sorprenden en el campo.
El paso de verificación es idéntico en pilas nuevas y recertificadas, porque cada cavidad se prueba de presión antes de que la unidad entre en funcionamiento. Por eso el muñón de prueba del BOP pertenece a la misma conversación que la unidad de control.
