Las pilas de fracturación son conjuntos de cabezales de pozo de alta presión que se utilizan para controlar y dirigir el fluido de fracturación hidráulica hacia un pozo, y son la pieza más importante del equipo de control de presión durante cualquier operación de fracturación hidráulica.
En la industria del petróleo y el gas, el éxito y la seguridad de un trabajo de fracturación hidráulica dependen en gran medida de la integridad del equipo de superficie. Entre todos los componentes involucrados, pilas de fractura destacan como indispensables. Ya sea que sea un ingeniero que evalúa equipos de terminación o un especialista en adquisiciones que compara conjuntos con clasificación de presión, comprender las pilas de fractura (su diseño, función, clasificaciones y criterios de selección) es esencial.

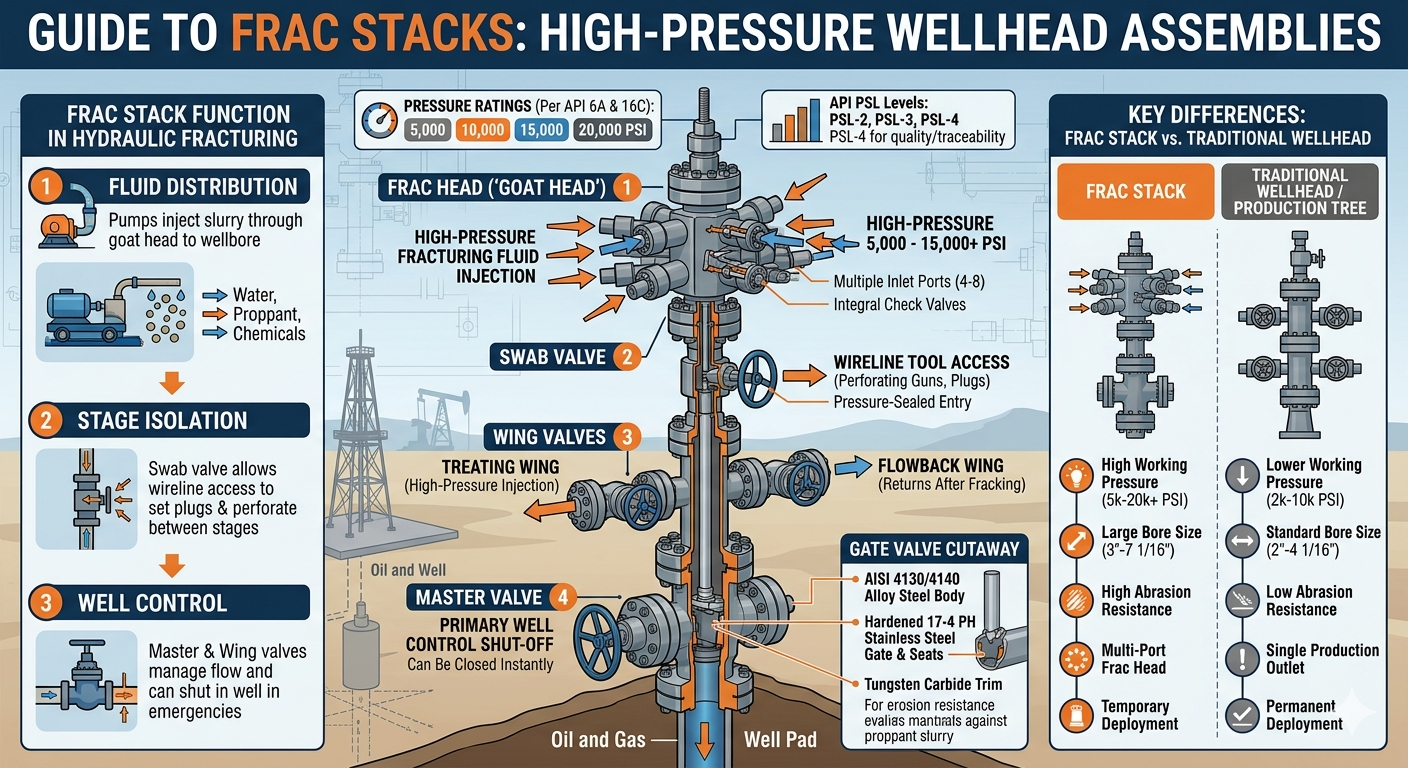

Esta guía proporciona una visión integral de las pilas de fractura: qué son, cómo funcionan, en qué se diferencian de los equipos de boca de pozo tradicionales y qué factores determinan qué configuración de pila de fractura es adecuada para un pozo determinado.
¿Qué es una pila Frac?
un pila de fracturas es un conjunto especializado de control de presión en boca de pozo instalado en la superficie de un pozo de petróleo o gas específicamente para operaciones de fracturación hidráulica. A diferencia de una boca de pozo estándar, que está diseñada para una producción a largo plazo, una pila de fractura está diseñada para soportar las presiones extremas y los lodos abrasivos asociados con el bombeo de fluido de fracturación (a menudo una mezcla de agua, apuntalante y aditivos químicos) en las profundidades de la formación.
unt its core, a frac stack typically consists of:
- un master valve — la válvula de cierre principal en la base de la chimenea
- un swab valve — permite el acceso al pozo para herramientas cableadas
- válvulas de ala — flujo directo hacia y desde líneas de fracturación
- un frac head (or goat head) — el colector superior que conecta múltiples líneas de tratamiento de hierro
- Válvulas de retención y líneas de cierre. — para control de pozos y alivio de presión de emergencia
Juntos, estos componentes permiten a las cuadrillas bombear fluido de fracturación a presiones extremadamente altas, generalmente entre 5.000 y 15.000 PSI , aunque las aplicaciones de presión ultraalta pueden exceder 20.000 psi — con precisión y seguridad.
¿Cómo funciona una pila de fractura durante un trabajo de fractura hidráulica?
un frac stack acts as the primary interface between high-pressure surface pumping equipment and the wellbore, controlling fluid injection throughout every stage of the fracturing program.
Cuyo comienza un trabajo de fracturación hidráulica, las bombas de alta presión fuerzan el fluido de fracturación a través de líneas de hierro de tratamiento que se conectan al cabezal de fractura. El cabezal de fractura, a menudo llamado "cabeza de cabra" debido a su configuración de múltiples puertos, distribuye fluido desde múltiples camiones bomba simultáneamente hacia el pozo. Esto permite a los operadores alcanzar tasas de inyección extremadamente altas (a veces excediendo 100 barriles por minuto ) requerido para fracturar formaciones estrechas.
Durante toda la operación:
- el válvula maestra Se puede cerrar instantáneamente para cerrar el pozo en caso de emergencia.
- válvulas de ala Se abren o cierran para gestionar el flujo de retorno y las líneas de tratamiento.
- el válvula de hisopo permite el reingreso con herramientas cableadas entre etapas
- Matar líneas Permitir a los operadores bombear fluido de destrucción para recuperar el control del pozo si es necesario.
unfter fracturing is complete, the frac stack may be removed and replaced with a production tree, or it may remain temporarily during flowback operations.
Pila de fractura versus cabezal de pozo tradicional: diferencias clave
Las pilas de fractura y los conjuntos de boca de pozo convencionales tienen diferentes propósitos y están construidos con diferentes estándares. La siguiente tabla resume las distinciones críticas.
| Característica | Frac Stack | Boca de Pozo Tradicional / Árbol de Producción |
| Propósito principal | Inyección de fluido de fracturación hidráulica | Control de producción a largo plazo |
| Presión de trabajo | 5000 – 20 000 psi | 2000 – 10 000 PSI (típico) |
| Tamaño del orificio | 3" – 7-1/16" (se prefiere un diámetro grande) | 2" – 4-1/16" (estándar) |
| unbrasion Resistance | Alto: diseñado para lodo apuntalante | Bajo: no diseñado para abrasivos |
| Cabezal Frac multipuerto | Sí, múltiples conexiones de bomba | No |
| Duración de la implementación | Temporal (días a semanas) | Permanente (años a décadas) |
| unPI Standard | unPI 6A / API 16C | unPI 6A |
Tabla 1: Comparación entre pilas de fracturación y conjuntos tradicionales de boca de pozo/árbol de producción según parámetros operativos clave.
Clasificaciones de presión de Frac Stack: ¿Qué significan?
La clasificación de presión es la especificación más importante al seleccionar una pila de fractura: determina directamente si el conjunto puede contener de manera segura las presiones del pozo y de tratamiento.
Las pilas de Frac tienen una clasificación de presión por unPI 6A and unPI 16C estándares. Las clases comunes de presión de trabajo (WP) incluyen:
- 5000 PSI WP — adecuado para formaciones menos profundas y de menor presión
- 10.000 PSI WP — la calificación más utilizada en los principales yacimientos de esquisto de EE. UU.
- 15.000 PSI WP — utilizado en pozos profundos y de alta presión, como los objetivos más profundos de la Cuenca Pérmica
- 20.000 psi WP — clase emergente para formaciones ultraprofundas o ultraestrechas que requieren presiones de tratamiento extremas
Es fundamental señalar que el clasificación de presión de trabajo de la pila de fractura debe ser igual o exceder el Presión máxima prevista de tratamiento de superficie (MASITP) para el trabajo, incluido un margen de seguridad. Los operadores suelen aplicar un 10-15 % de margen de seguridad por encima del MASITP calculado al seleccionar las clasificaciones de presión de la pila de fractura.
un mismatch — using an under-rated frac stack — can result in catastrophic blowout or equipment failure. According to industry analysis, Los incidentes en boca de pozo relacionados con la presión siguen siendo una de las principales causas de lesiones graves durante las operaciones de finalización, lo que subraya por qué la selección de calificación adecuada no es negociable.
Componentes clave de un conjunto de pila Frac
Cada componente dentro de una pila de fractura desempeña un papel específico en el mantenimiento del control del pozo y la dirección del fluido de fracturación.
1. Válvula maestra
La válvula maestra es la primera línea de defensa en el control del pozo: puede cerrar completamente el pozo con una sola operación. Por lo general, es una válvula de compuerta de paso total y se instala directamente sobre el carrete de revestimiento o la boca del pozo. Durante las operaciones normales de bombeo, la válvula maestra permanece completamente abierta para minimizar la caída de presión. En caso de emergencia, se puede cerrar de forma remota o manual en segundos.
2. Válvula de hisopo
La válvula de hisopo se ubica encima de la válvula maestra y proporciona un punto de acceso sellado a presión para herramientas de cable, pistolas perforadoras o herramientas de ajuste de tapones. En las terminaciones plug-and-perforación, la técnica dominante en las operaciones de esquisto de EE. UU., la válvula de hisopo se usa repetidamente entre las etapas de fracturación para ejecutar recorridos de disparos y ajustes de tapones.
3. Válvulas de ala (tratamiento y flujo de retorno)
Las válvulas de ala se extienden horizontalmente desde el cuerpo de la pila de fractura y se conectan a las líneas de tratamiento de hierro (para bombeo) y a las líneas de retorno (para retornos después de la fractura). Una pila de fractura típica tiene al menos dos válvulas de ala: una ala de tratamiento de alta presión y otra ala de retorno de baja presión. Características de las válvulas de mariposa de alta presión en las modernas pilas de fractura ajuste del carburo de tungsteno para resistir la erosión causada por lodo cargado de apuntalante.
4. Cabeza de Frac (Cabeza de Cabra)
El cabezal de fractura es el componente superior de la pila de fractura y el punto de conexión principal para múltiples líneas de tratamiento de hierro desde camiones bomba. Un cabezal de fractura normalmente tiene 4 a 8 puertos de entrada , permitiendo que varias bombas inyecten simultáneamente. Esta capacidad de inyección paralela es lo que permite los caudales extremadamente altos necesarios para las terminaciones modernas de múltiples etapas. El cabezal de fractura también incorpora válvulas de retención integrales para evitar el reflujo.
5. Línea de cierre y válvulas de retención
Las líneas de eliminación proporcionan una vía auxiliar para bombear fluido pesado al interior del pozo y recuperar el control en caso de un incidente de control del pozo. Las válvulas de retención están integradas en toda la pila de fractura para evitar el reflujo de fluidos o gases del pozo hacia las líneas de bomba cuando se tratan las caídas de presión.
Tipos de pilas Frac: configuraciones simples, dobles y con cremallera
Las pilas de fracturación se implementan en varias configuraciones según el diseño del pozo, los diseños de las plataformas de perforación y los objetivos operativos.
| Configuración | Descripción | Mejor aplicación |
| Pila de fractura única | Una pila por pozo; configuración estándar | Terminaciones de un solo pozo, pozos verticales |
| Pila de fractura dual | Dos pilas que comparten un colector de tratamiento común | Fractura simultánea de terminaciones de doble cadena. |
| Configuración de Fractura con Cremallera | unlternating fracturing between two adjacent wells via separate stacks and shared manifold | Perforación con plataforma: mejora la utilización de la bomba y reduce el NPT |
| Configuración de fractura simultánea | Fracturar dos pozos simultáneamente usando bombas de extensión dedicadas | Finalizaciones de almohadillas de alta intensidad; maximiza el recuento de etapas por día |
Tabla 2: Configuraciones comunes de pila de fracturas, sus descripciones y escenarios de aplicación óptimos.
La adopción de fractura de cremallera and frac simultáneo Las técnicas en la Cuenca Pérmica y otros yacimientos de esquisto importantes de EE. UU. han impulsado una innovación significativa en el diseño de pilas de fractura. En operaciones de fractura simultánea, los operadores han informado Mejoras en la eficiencia de terminación del 40% al 60%. en comparación con la fracturación convencional de un solo pozo, lo que reduce drásticamente el costo por pie lateral.
Selección de materiales y resistencia al desgaste en pilas de fractura
La selección del material es fundamental porque las pilas de fracturación están expuestas a lodos de apuntalante altamente abrasivos; la falla por desgaste es una de las principales causas del tiempo de inactividad y el reemplazo de las pilas de fracturación.
Las consideraciones materiales clave incluyen:
- Materiales de carrocería y capó: unISI 4130/4140 alloy steel, heat-treated to meet API 6A PSL-3 or PSL-4 requirements
- Tapizado de asiento y portón: Carburo de tungsteno o acero inoxidable endurecido 17-4 PH para resistencia a la erosión en flujo de apuntalante de alta velocidad
- Sellos: Los sellos elastoméricos deben ser compatibles con la química de los fluidos de fracturación, incluidos los sistemas de aguas residuales de alto pH y los fluidos de estimulación a base de ácido.
- Entornos de servicio amargo (H₂S): Los materiales que cumplen con NACE MR0175/ISO 15156 son obligatorios cuando hay sulfuro de hidrógeno presente
Los estudios dentro del sector de equipos de terminación muestran que válvulas recortadas en carburo de tungsteno demostrar una vida útil 3 a 5 veces más que las válvulas estándar con accesorios de acero en aplicaciones de alta concentración de apuntalante, lo que reduce significativamente los costos generales de terminación a través de menos cambios de equipos.
unPI Standards Governing Frac Stack Design and Testing
Las pilas de Frac deben cumplir con los estándares API reconocidos internacionalmente; el cumplimiento no es opcional; es un requisito legal y contractual en la mayoría de las operaciones de petróleo y gas.
- unPI 6A (Wellhead and Christmas Tree Equipment): Gobierna el diseño, los materiales, las pruebas y el marcado de los componentes de la boca del pozo, incluidas las pilas de fractura. Los niveles PSL-2, PSL-3 y PSL-4 definen requisitos de calidad y trazabilidad progresivamente más estrictos.
- unPI 16C (Choke and Kill Equipment): unpplies to high-pressure well control components including kill lines and choke manifolds often integrated with frac stacks.
- unPI 6FA / 6FB (Fire Testing): Se pueden especificar válvulas de pila de fractura sometidas a pruebas de fuego en entornos con riesgo de incendio elevado.
- NACE MR0175: Requisitos de materiales para aplicaciones de servicios ácidos donde las concentraciones de H₂S exceden los umbrales.
Para pozos críticos y entornos de alto riesgo, los operadores suelen especificar PSL-3 o PSL-4 pilas de fractura clasificadas, que requieren trazabilidad completa del material, NDE (examen no destructivo) suplementario y pruebas de aceptación de fábrica presenciadas (FAT).
Cómo seleccionar la pila Frac adecuada: una lista de verificación práctica
Seleccionar la pila de fracturación correcta requiere una evaluación sistemática de las condiciones del pozo, los requisitos operativos y las obligaciones regulatorias.
| Criterio de selección | Qué evaluar |
| Presión de trabajo | margen de seguridad MASITP; coincide con la clase de presión API 6A |
| Tamaño del orificio | Debe pasar el diámetro exterior de la tubería o la carcasa; de paso total recomendado para acceso por cable |
| Compatibilidad de fluidos | Los elastómeros del sello deben ser compatibles con la química del fluido de fractura (pH, temperatura, productos químicos). |
| Servicio H₂S / CO₂ | Se requieren materiales que cumplan con NACE; confirmar presiones parciales |
| Clasificación de temperatura | Rango de temperatura ambiente de la superficie; Sellos de alta temperatura para pozos HPHT. |
| Desgaste/carga de apuntalante | Tamaño y concentración de la malla del apuntalante; Recorte de carburo de tungsteno para trabajos de alta concentración. |
| unPI PSL Level | PSL-2 para pozos estándar; PSL-3/4 para pozos críticos o de alto riesgo |
| Método de finalización | Plug-and-perf versus funda deslizante; determina los requisitos de la válvula de hisopo |
Tabla 3: Lista de verificación práctica para la selección de pilas de fractura que cubre parámetros operativos y de ingeniería clave.
Mantenimiento, inspección y vida útil de Frac Stack
El mantenimiento adecuado es esencial para garantizar que las pilas de fracturación funcionen de manera confiable: una válvula fallada o un sello roto durante un trabajo de bombeo de alta presión representa tanto un peligro para la seguridad como una costosa parada no planificada.
Las mejores prácticas de la industria para el mantenimiento de la pila de fracturas incluyen:
- Pruebas de presión previas al trabajo: unll frac stacks must be pressure-tested to the working pressure rating (typically a low-pressure test at 250 PSI and a full working pressure test) before every job.
- Inspección posterior al trabajo: Las válvulas, asientos y sellos deben inspeccionarse después de cada trabajo. Los adornos de válvulas y los asientos de compuerta son elementos de mayor desgaste.
- Intervalos de renovación completa: Muchos operadores especifican el desmontaje completo y la recertificación cada 12 a 18 meses o después de un número definido de horas de trabajo, lo que ocurra primero.
- Documentación y trazabilidad: Los registros de mantenimiento, los certificados de pruebas de presión y los documentos de trazabilidad de materiales deben acompañar a todas las pilas de fractura en los mercados regulados.
Descuidar los ciclos de mantenimiento es una de las principales causas de fallas en la pila de fracturación en el campo. Los datos de la industria sugieren que Los programas de mantenimiento preventivo reducen las fallas no planificadas de la pila de fracturas hasta en un 70 %. , generando importantes ahorros de costos durante la vida de un programa de finalización.
Innovaciones en la tecnología Frac Stack
La tecnología de pila de fractura continúa evolucionando rápidamente para respaldar los programas de terminación cada vez más agresivos que exigen los operadores de esquisto.
- Válvulas accionadas eléctrica e hidráulicamente: Las pilas de fractura accionadas remotamente permiten a los operadores abrir y cerrar válvulas desde una distancia segura, lo que reduce la exposición del personal durante operaciones de alta presión.
- unutomated pressure monitoring: Los transductores de presión integrados y la integración SCADA en tiempo real permiten un monitoreo continuo de la integridad de la pila de fractura durante el bombeo.
- 20.000 psi-class systems: uns operators target deeper, tighter formations, next-generation frac stacks rated to 20,000 PSI are entering wider commercial use.
- Diseños compactos y livianos: Las pilas de fracturación modulares diseñadas para un rápido montaje y desmontaje en sitios de plataformas con múltiples pozos reducen el tiempo total de terminación por pozo.
- Perforación de tapones de fractura de alta velocidad: Los sistemas integrados de tubería flexible y flujo de retorno combinados con pilas de fracturación permiten una perforación de tapón más rápida entre etapas, lo que respalda cronogramas de terminación de alta frecuencia.
Estas innovaciones respaldan colectivamente el impulso de la industria hacia terminaciones más rápidas y eficientes al tiempo que reduce el riesgo de exposición humana a equipos de alta presión.
Preguntas frecuentes sobre pilas de Frac
P: ¿Cuál es la diferencia entre una pila de fractura y un cabezal de fractura?
un: A pila de fracturas se refiere a todo el conjunto del cabezal del pozo: válvula maestra, válvula de hisopo, válvulas de ala y cabezal de fractura combinados. un cabeza de fractura (o cabeza de cabra) es específicamente el colector superior de múltiples puertos de la pila de fractura que conecta las líneas de tratamiento de hierro desde múltiples camiones de bombeo al pozo.
P: ¿Cuánto tiempo lleva montar una pila de fractura?
El tiempo de montaje de una pila de fractura varía según la complejidad de la configuración. Por lo general, una pila de fractura simple estándar se puede montar en 4 a 8 horas por una tripulación experimentada. Las configuraciones de fractura en cremallera con colectores compartidos y múltiples pilas pueden requerir 12 a 24 horas para montaje completo y pruebas de presión.
P: ¿Se puede utilizar una pila de fractura para el flujo de retorno después de una fractura?
Sí. Muchos operadores utilizan la pila frac válvula de ala de retorno para dirigir los fluidos y gases de retorno al equipo de tratamiento de superficies durante el período de retorno inicial. Sin embargo, la pila de fractura normalmente se reemplaza por un árbol de producción permanente antes de que comience la producción a largo plazo, ya que las pilas de fractura no están diseñadas para un servicio de producción prolongado.
P: ¿Qué causa las fallas en la pila de fracturas?
el most common causes of frac stack failures include: erosión de asientos y compuertas de válvulas de lodo apuntalante; deterioro del sello debido a incompatibilidad química de fluidos; Exceder las clasificaciones de presión de trabajo. ; y Pruebas de presión inadecuadas antes del trabajo. . La selección adecuada de materiales, el mantenimiento regular y los protocolos de prueba previos al trabajo mitigan la mayoría de los modos de falla.
P: ¿Se alquilan o se compran pilas de frac?
Ambos modelos son comunes. Las empresas de servicios de pozos y las empresas de alquiler de herramientas para yacimientos petrolíferos ofrecen pilas de fractura en un trabajo por trabajo o alquiler a plazo , lo cual es común para operadores que no quieren administrar programas de mantenimiento. Los operadores más grandes con alta actividad de terminación a menudo poseer sus pilas de frac y operar sus propias instalaciones de mantenimiento para controlar el costo y la disponibilidad.
Conclusión: Por qué es importante conseguir las pilas de Frac correctamente
Las pilas de frac no son un artículo básico — son conjuntos diseñados con precisión y críticos para la seguridad cuya correcta selección, mantenimiento y operación impactan directamente la seguridad del pozo, la eficiencia de la terminación y, en última instancia, la economía de cada programa de fracturación hidráulica.
Desde elegir la clase de presión y el tamaño del orificio correctos hasta especificar los grados de material apropiados para servicios ácidos o abrasivos, cada decisión en la configuración de la pila de fractura tiene consecuencias posteriores. A medida que los programas de terminación se vuelven más agresivos (laterales más profundos y más largos, presiones de tratamiento más altas, más etapas por pozo), el papel de las pilas de fracturación de alto rendimiento y debidamente certificadas solo se volverá más importante.
Los ingenieros y profesionales de adquisiciones que comprenden los fundamentos técnicos de las pilas de fracturación están mejor posicionados para tomar decisiones que mejoren la seguridad operativa, reduzcan el tiempo de inactividad de los equipos y optimicen el costo general de terminación de pozos.
